Как рассчитать промышленный насос: формулы и порядок подбора

Ошибка в расчете промышленного насоса обходится дорого. Оборудование работает не в оптимальной точке, потребляет лишнюю электроэнергию, быстрее изнашивается. В худшем случае — кавитация разрушает рабочее колесо за несколько месяцев непрерывной работы. Понять, как правильно рассчитать промышленный насос, значит избежать этих проблем и подобрать агрегат под реальные условия системы.

Коротко

• Расчет начинается с определения расхода (м³/ч) и напора в метрах водяного столба: без этих двух параметров подбор оборудования невозможен.
• Мощность насоса рассчитывается по формуле N = ρ·g·Q·H / η, где η — полный КПД, учитывающий гидравлические, объемные и механические потери в агрегате.
• КПД промышленного насоса зависит от его типа и условий эксплуатации: для центробежных он составляет 0,6-0,85, для объемных — до 0,9.
• При перекачке агрессивных жидкостей — кислот, нефтепродуктов, суспензий — расчет дополняется выбором материалов корпуса и уплотнений под конкретную среду.
• Запас по напору и мощности двигателя закладывается на этапе проектирования: обычно 5-10% сверх расчетного значения.

Грамотный расчет промышленного насоса позволяет решить сразу несколько задач: выбрать оборудование с нужными параметрами производительности и напора, не переплачивать за избыточную мощность двигателя, обеспечить стабильную работу системы на протяжении всего срока службы. Сравнить характеристики конкретных моделей насосного оборудования можно на https://nasosy-dv.ru — по типу среды, расходу и напору.

Расчет не сводится к одной формуле. Сначала определяют исходные данные по перекачиваемой среде и трубопроводу, затем считают расход и напор, потом потребляемую мощность. Только после этого открывают каталог производителя и подбирают модель по рабочей точке. Каждый этап влияет на результат.

Исходные данные для расчета промышленного насоса

До того как применять формулы, инженеру нужно собрать полный комплект исходных данных по системе. Расчет без точных входных параметров даст приблизительный результат, который на практике может оказаться ошибочным.

Первое — характеристика перекачиваемой жидкости. Плотность среды напрямую входит в формулу мощности: насос для воды и насос для нефтепродуктов при одинаковом расходе и напоре потребуют разной мощности двигателя. Вязкость влияет на гидравлические потери в проточной части и на КПД агрегата — при высокой вязкости он снижается. Температура определяет выбор материалов уплотнений и корпуса: для горячих сред нужны жаростойкие сплавы, для химически агрессивных жидкостей — нержавеющая сталь или специальные полимеры.

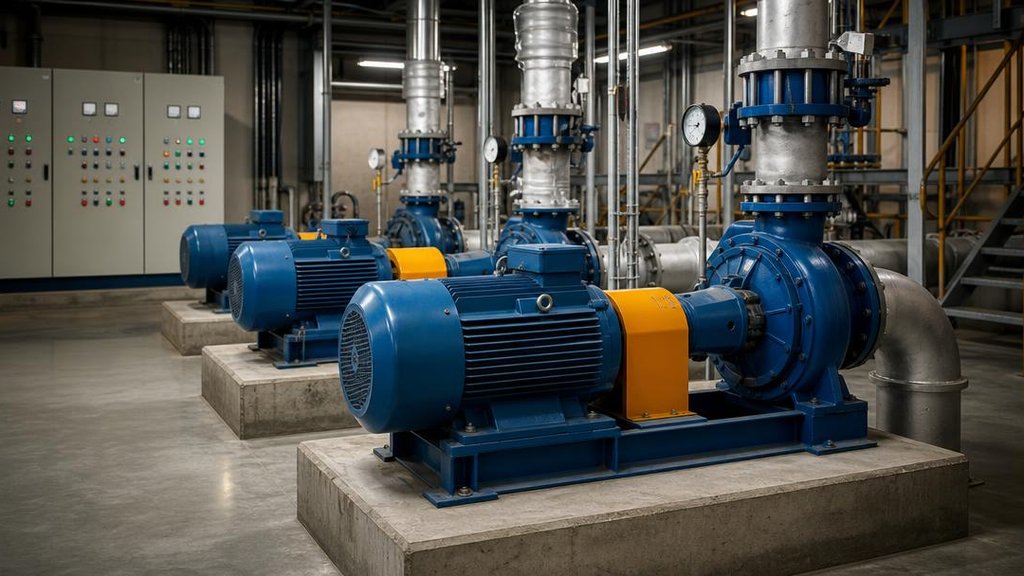

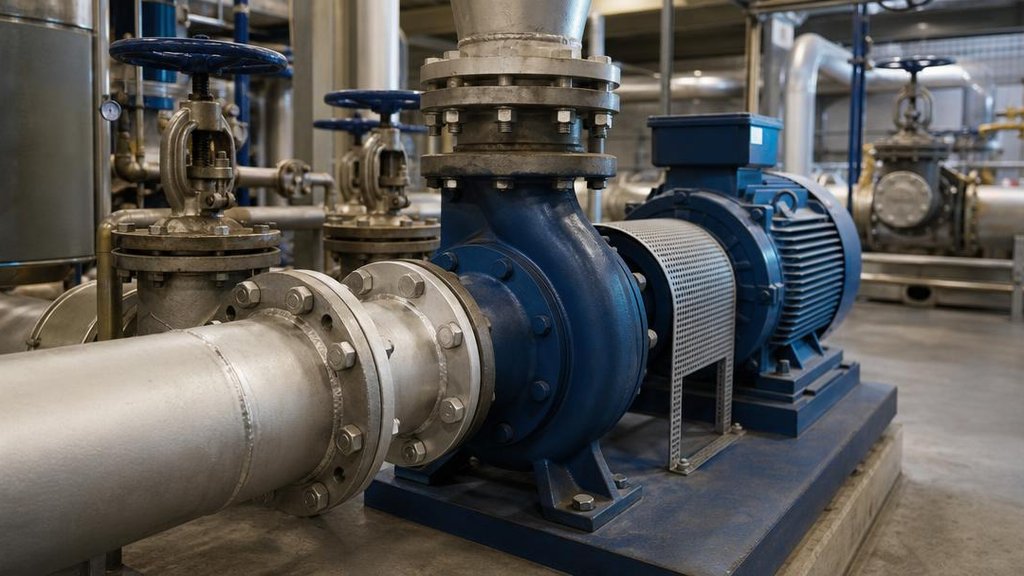

Второе — параметры трубопровода. Длина всасывающей и напорной линий, диаметр труб; фитинги, задвижки и повороты арматуры — всё это формирует сопротивление системы. Чем длиннее трубопровод и больше местных сопротивлений, тем выше потери напора и тем мощнее нужен насос.

Третье — геометрические условия установки. Высота подъема жидкости (разница отметок источника и потребителей), глубина всасывания, избыточный или вакуумный режим на входе в насос. Эти данные задают статический напор, который агрегат должен преодолеть без учета потерь на трение в трубах.

Без полного комплекта этих данных расчет получится приблизительным. На практике это приводит к тому, что насос работает вне оптимальной зоны своей напорной характеристики — либо с перегрузкой по мощности, либо с недогрузкой. Оба режима сокращают ресурс агрегата и повышают эксплуатационные затраты за срок эксплуатации.

Для систем с переменными условиями работы — например, насосных станций водоснабжения или промышленных установок с сезонным изменением нагрузки — исходные данные задают в виде диапазона: минимальный и максимальный расход, диапазона температур и давлений. Это нужно для последующего анализа режимов регулирования и выбора способа управления агрегатом.

Как рассчитать производительность (расход) насоса

Производительность (расход) обозначается Q и измеряется в м³/ч или м³/с. Именно расход определяет, справится ли агрегат с задачей: перекачает ли он нужный объем жидкости за единицу времени с учетом всех потерь в системе.

Расчетный расход берется из технологического задания. Если в системе водоснабжения нужно подавать 50 м³ воды в час — это и есть исходный Q. На практике к нему добавляют запас: обычно 10-15% сверх номинальной производительности. Запасом покрываются пиковые нагрузки в системе, утечки через уплотнения и неучтенные разборы у потребителей. Стабильная работа установки без перебоев начинается с грамотного запаса: расчетная производительность должна включать необходимый резерв на пиковые нагрузки.

Для систем с переменным потреблением — промышленные системы отопления, водоснабжение производственного объекта — рассчитывают минимальный, номинальный и максимальный расход. Насос выбирается под номинальный режим, а регулирование нагрузки обеспечивают частотно-регулируемым приводом (ЧРП) или байпасом. Объемный расход Q и подача насоса — это одно и то же понятие: в паспорте производителя подача указывается в м³/ч.

Для погружных насосов в скважинах производительность ограничена дебитом скважины: нельзя качать больше, чем водоносный горизонт успевает восполнить. Превышение этого значения ведет к засасыванию воздуха и срыву работы агрегата.

Скорость потока в трубопроводе при расчетном расходе не должна превышать рекомендованных значений: 1,5-2,5 м/с для напорной линии и 0,8-1,5 м/с для всасывающей. Если скорость выходит за эти пределы, диаметр трубы увеличивают — иначе гидравлические потери напора возрастают пропорционально квадрату скорости и агрегат не обеспечит расчетный расход.

Пиковые нагрузки требуют отдельного анализа. Если система работает в непрерывном режиме с периодическими пиками расхода, насос выбирают по пиковому значению — либо предусматривают резервный агрегат, который подключается автоматически при достижении верхнего предела расхода.

Важно также определить режим работы установки: постоянный суточный режим или переменный с периодическими остановами. Для систем с частыми пусками выбирают агрегаты с улучшенными пусковыми характеристиками и подшипниками повышенного ресурса. Количество пусков в час ограничено паспортом — превышение нормы ускоряет износ электродвигателя. Объем жидкости, подаваемый за один цикл, учитывают при расчете вместимости накопительного бака или гидроаккумулятора.

Расчет напора: от статики до гидравлических потерь

Напор измеряется в метрах водяного столба и показывает, сколько энергии насос сообщает жидкости. Суммарный напор складывается из нескольких составляющих, каждая из которых считается отдельно.

Статический напор считают как разницу уровней: отметка жидкости в источнике на входе всасывающей линии и точка подачи на выходе. Если насос забирает воду с глубины 5 м и подает на высоту 20 м над уровнем установки — статический напор составит 25 м. Это базовое значение, к которому добавляются все динамические потери в системе.

Потери напора на трение в трубах рассчитываются по формуле Дарси-Вейсбаха. Они пропорциональны квадрату скорости потока и длине участка трубопровода, и обратно пропорциональны внутреннему диаметру трубы. Коэффициент трения зависит от шероховатости стенок и режима течения. Для ориентировочного расчета используют таблицы удельных потерь, для точного — формулу с коэффициентом Муди.

Местные сопротивления — потери давления на поворотах, задвижках, обратных клапанах, фильтрах и других элементах арматуры. Каждый элемент характеризуется коэффициентом местного сопротивления ζ, суммарная потеря напора считается через скоростной напор: Hм = Σζ·v²/(2g). В разветвленных системах с большим количеством арматуры местные потери нередко составляют 20-40% от потерь на трение.

Запас по напору 5-10% закладывается для компенсации погрешности расчета и возможных изменений в системе. Слишком большой запас нецелесообразен: насос будет работать левее оптимальной точки своей характеристики, снижая КПД и увеличивая энергопотребление.

Расчет напора для всасывающей линии требует отдельного внимания. Высота всасывания ограничена допустимым кавитационным запасом NPSHa. Если давление на входе насоса падает ниже давления насыщенных паров жидкости, начинается кавитация. Для воды при 20°C максимальная высота всасывания не превышает 7-8 м, на практике проектируют с запасом — не более 4-6 м.

Формула мощности промышленного насоса

Полезная мощность показывает, сколько энергии насос передает жидкости в единицу времени. Формула:

Nп = ρ · g · Q · H

Здесь ρ — плотность жидкости (кг/м³), g — ускорение свободного падения (9,81 м/с²), Q — расход (м³/с), H — напор (м). Результат получается в Вт. Для перевода в кВт делят на 1000.

Насос не передает всю потребленную электроэнергию жидкости без потерь. Потребляемая мощность на валу двигателя всегда выше полезной и определяется через полный КПД агрегата:

N = Nп / η = ρ · g · Q · H / η

Полный КПД η — это произведение трех составляющих: гидравлического КПД ηг (потери на трение в проточной части колеса), объемного КПД ηо (утечки через зазоры и уплотнения) и механического КПД ηм (трение в подшипниках и уплотнениях вала). Для центробежных насосов полный КПД обычно составляет 0,6-0,85 в зависимости от типа и размера модели.

Пример расчета. Насос перекачивает воду (ρ = 1000 кг/м³) с расходом Q = 50 м³/ч = 0,0139 м³/с при напоре H = 30 м, КПД принят 0,75. Полезная мощность: Nп = 1000 · 9,81 · 0,0139 · 30 = 4090 Вт = 4,09 кВт. Потребляемая: N = 4,09 / 0,75 = 5,45 кВт. Двигатель выбирают с запасом — ближайший стандартный типоразмер из ряда дает 7,5 кВт. Для нефтепродуктов или других жидкостей с плотностью выше воды мощность пересчитывают пропорционально плотности среды: ρ/1000 * 5,45 кВт.

При выборе электродвигателя учитывают пусковые нагрузки: в момент пуска насос потребляет в 5-7 раз больше номинала. Поэтому мощность привода выбирают с коэффициентом запаса 1,1-1,3 от расчетного значения N. Дизельные приводы требуют коэффициента 1,4-1,5 — с учетом момента инерции на старте.

Энергопотребление насосной установки за год зависит от фактического режима работы. Если агрегат работает не на номинальном расходе, а чаще в диапазоне 40-70% от расчетного, частотно-регулируемый привод снижает потребление электроэнергии пропорционально кубу скорости вращения. Это дает экономию 20-40% от годового потребления по сравнению с дроссельным регулированием задвижкой.

При подборе мощности двигателя отдельно учитывают номинальную мощность на валу насоса при максимальном расходе — не только в рабочей точке. Для пологой Q-N характеристики мощность растет вправо, и если насос способен работать при большем расходе (например, при снижении напора системы), двигатель должен потянуть этот режим без перегрева. Это особенно важно для насосов без регулирующей арматуры на напорной линии.

КПД насоса: от чего зависит и как учитывать

КПД напрямую влияет на затраты: разница в несколько процентов при круглосуточной работе агрегата оборачивается заметными расходами на электроэнергию за срок эксплуатации. При подборе оборудования КПД рассматривают наравне с расходом и напором.

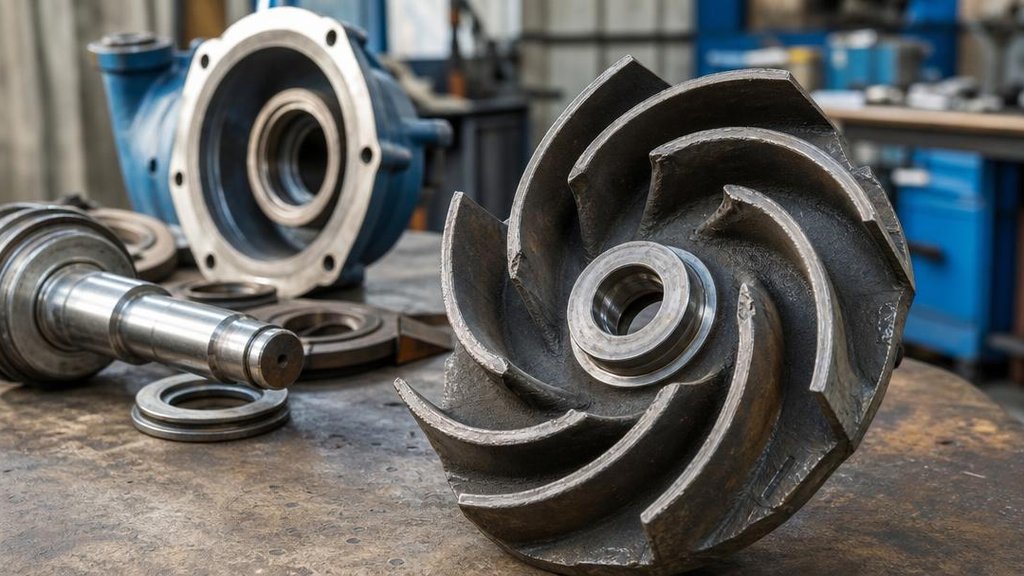

Гидравлические потери возникают из-за трения жидкости о стенки проточной части, вихревых течений в каналах рабочего колеса и ударных потерь на входе. Они пропорциональны квадрату скорости потока и зависят от качества обработки поверхностей. Гидравлический КПД центробежного насоса — 0,85-0,95 для качественных агрегатов.

Объемные потери — утечки перекачиваемой жидкости через зазоры между рабочим колесом и корпусом, через уплотнения вала. Объемный КПД снижается по мере износа: зазоры увеличиваются, утечки растут. Для нового насоса ηо составляет 0,93-0,98; после длительной эксплуатации без обслуживания может опускаться до 0,85. Восстановление зазоров при ремонте возвращает объемный КПД к паспортным значениям.

Механические потери — трение в подшипниках и уплотнениях вала. Регулярная замена смазки и своевременное обслуживание подшипников сводят эти потери к минимуму. Механический КПД хорошего агрегата достигает 0,95-0,98. Повышенный нагрев подшипниковых узлов или вибрации вала сигнализируют о росте механических потерь — это повод для внепланового обслуживания.

Рабочая точка насоса — пересечение его напорной характеристики с характеристикой системы. Для наибольшего КПД рабочая точка должна находиться как можно ближе к оптимуму на паспортной кривой. По законам подобия для центробежных насосов: при снижении частоты вращения на 10% расход падает на 10%, напор снижается на 19%, а потребляемая мощность — на 27%. Это делает частотно-регулируемый привод выгодным инструментом для снижения энергопотребления в переменном режиме эксплуатации. На объектах с непрерывным режимом работы экономия от ЧРП за несколько лет окупает его стоимость.

Тип насоса существенно влияет на достижимый КПД. Крупные центробежные агрегаты консольного типа с диаметром рабочего колеса от 200 мм дают более высокий КПД, чем малогабаритные аналоги. Многоступенчатый насос при одинаковом полном напоре работает с меньшими потерями, чем одноступенчатый: каждая ступень создает меньший перепад давления, что снижает гидравлические потери и повышает общий КПД агрегата в рабочей точке.

Типы промышленных насосов и области применения

Выбор типа насоса зависит от требуемого сочетания расхода и напора, свойств перекачиваемой среды и условий эксплуатации. Конструкции различаются по рабочим характеристикам и ресурсу в конкретных условиях работы.

Центробежные насосы — наиболее распространенный тип в промышленности. Принцип работы: рабочее колесо передает энергию жидкости за счет центробежной силы. Применяют в системах водоснабжения, отопления, охлаждения технологического оборудования. Электродвигатели для этих насосов выбирают из стандартного ряда мощностей. Консольные модели — для расходов до 200-400 м³/ч; многоступенчатый тип выбирают когда нужен высокий напор при умеренном расходе.

Вихревой насос применяют при малых расходах и высоком напоре — там, где центробежный работает неустойчиво. КПД у вихревого ниже (0,25-0,45), но конструкция проще при работе с жидкостями, содержащими растворенный газ или мелкие твердые частицы. Подходят для пожаротушения малых объектов.

Винтовые насосы — для вязких жидкостей: масло, мазут, шлам, нефтепродуктов с высокой вязкостью. Объемный принцип работы обеспечивает равномерную подачу без пульсаций, производительность слабо зависит от давления на выходе. КПД 0,7-0,85. Применяют в нефтяной отрасли, при транспортировки вязких продуктов.

Мембранные насосы применяют для агрессивных, токсичных и абразивных сред. Жидкость не контактирует с приводной частью — утечки исключены. Подходят для кислот, щелочей, растворителей и точного дозирования в химической промышленности.

Погружной насос устанавливается непосредственно в перекачиваемую жидкость. Используется в скважинах, колодцах, резервуарах, для откачки сточных вод. Охлаждение двигателя обеспечивается перекачиваемой средой, что ограничивает допустимую температуру жидкости — обычно не выше 40-60°C.

Для каждого типа производитель приводит характеристическую кривую Q-H, по которой определяется рабочая точка. Если рабочая точка попадает в зону неустойчивой работы на кривой — насос вибрирует и теряет ресурс.

Расчет насоса для агрессивных и вязких сред

Расчет насоса для агрессивных жидкостей — кислот, щелочей, нефтепродуктов, суспензий — включает дополнительные шаги. Стандартной формулой мощности здесь не обойтись: нужно учесть влияние среды на характеристики агрегата и ресурс узлов.

Вязкость жидкости существенно влияет на характеристики центробежного насоса. При перекачке масла с кинематической вязкостью 50 сСт вместо воды (1 сСт) напор снижается на 10-20%, а мощность возрастает. Корректировка вводится через поправочные коэффициенты по методике Hydraulic Institute — без неё выбор модели будет ошибочным.

Химические свойства среды определяют материалы корпуса и рабочего колеса. Для кислот применяют детали из нержавеющей стали марки 316L, для особо агрессивных — из специальных сплавов на основе никеля. Для перекачки щелочей подходят чугунные корпусы с защитным покрытием. Для агрессивных органических растворителей требуются фторопластовые уплотнения и торцовые механические уплотнения вместо стандартных сальниковых.

При работе с абразивными суспензиями — шлам, пульпа, жидкости с твердыми включениями — износ рабочего колеса существенно выше, чем при перекачке чистой воды. Материалы колеса выбирают с повышенным сопротивлением абразии: износостойкий чугун, резина, полиуретан. Конструкцию предпочитают с крупными каналами без узких зазоров.

Для перекачки нефтепродуктов и других легкокипящих жидкостей обязательна проверка на кавитационный запас NPSH. Если абсолютное давление на входе в насос падает ниже давления насыщенных паров жидкости, начинается кавитация: пузырьки пара схлопываются у стенок колеса и за несколько месяцев разрушают металл. Условие безкавитационной работы: NPSHa (доступный по условиям всасывающей линии) должен превышать NPSHr (требуемый по паспорту производителя) минимум на 0,5 м.

Обратный клапан на напорной линии — обязательный элемент при перекачке нефтепродуктов и химических сред: он защищает насос от гидравлического удара при внезапной остановке. Фильтры на всасывающей линии предотвращают попадание твердых частиц в проточную часть. Регулярная замена фильтрующих элементов — обязательная часть регламента обслуживания насосной станции.

При длительной эксплуатации в агрессивных условиях узлы насоса требуют регулярного контроля: подшипники, уплотнения вала, рабочее колесо. Комплектующие, вышедшие из строя, меняют по регламенту — это предотвращает аварийный останов и продлевает ресурс агрегата.

Частые вопросы

Что будет, если выбрать насос с заниженным напором?

Насос не сможет преодолеть сопротивление системы и не обеспечит расчетный расход. Агрегат работает левее рабочей точки: производительность падает, нагрузки на подшипники растут, вибрации усиливаются. В крайнем случае насос работает в режиме кавитации — это быстро разрушает рабочее колесо и уплотнения вала. Ошибка в 10-15% по напору критична для большинства промышленных систем.

Как учесть температуру среды при расчете?

Температура влияет на вязкость и плотность жидкости, а также на давление насыщенных паров. Чем выше температура воды, тем ниже допустимое разрежение на всасывающей линии: при 80°C давление насыщенных паров составляет 0,47 бар против 0,023 бар при 20°C. Это существенно снижает допустимую высоту всасывания и требует отдельной проверки NPSHa для горячих сред. Правило: горячий насос устанавливают как можно ближе к источнику и ниже его уровня.

Можно ли использовать один насос для разных режимов расхода?

Можно, если рабочие точки всех режимов попадают в допустимый диапазон характеристики конкретной модели. На практике режимы регулируют частотно-регулируемым приводом: он позволяет плавно менять скорость вращения и, пропорционально, расход и напор. Это эффективнее задвижки, которая создает дополнительное гидравлическое сопротивление без снижения потребляемой мощности на валу двигателя.

Как определить оптимальную точку насоса и зачем это нужно?

Оптимальная точка (Best Efficiency Point) — режим работы, при котором КПД насоса максимален. Паспорт любой модели содержит характеристическую кривую Q-H и кривую КПД. При отклонении от этой точки эффективность падает, нагрузки на подшипники и уплотнения растут, срок службы агрегата сокращается. Проектирование под оптимальную точку снижает эксплуатационные затраты на 15-25% по сравнению с нерасчетным режимом.

Итоги расчета промышленного насоса

Расчет промышленного насоса строится на последовательной работе с исходными данными, а не на подборе «на глаз» по таблице. Расход, напор, мощность и КПД — четыре параметра, каждый из которых считается с учетом реальных условий конкретной системы. Пренебрежение хотя бы одним ведет к неправильному выбору оборудования и повышенным эксплуатационным затратам.

Практический порядок расчета: сбор исходных данных по среде и трубопроводу, определение расчетного расхода с запасом, расчет суммарного напора с учетом статической составляющей и гидравлических потерь, вычисление потребляемой мощности через полный КПД агрегата. Только после этого открывают каталог производителя и подбирают модель по рабочей точке — проверяют, что она попадает в зону допустимой работы на характеристической кривой.

Выбор типа насоса зависит от характеристик перекачиваемой среды: вязкости, агрессивности, наличия твердых включений. Для агрессивных жидкостей требования к материалам корпуса и уплотнений ужесточаются, а расчет дополняется проверкой кавитационного запаса NPSHa. Регулярное обслуживание агрегата — контроль подшипников, уплотнений, фильтров — проводится по рекомендации производителя и существенно продлевает ресурс оборудования.

По мнению специалистов компании Ремторг, самая частая ошибка при подборе промышленного насоса — расчет только по статическому напору без учета гидравлических потерь в трубопроводе. Это приводит к выбору недостаточно мощного агрегата, который не обеспечивает требуемую производительность в реальной системе. Специалистам следует помнить: правильный расчет с учетом всех сопротивлений и запасом по напору — обязательный этап при проектировании любой насосной установки, независимо от её назначения.

Итоговый подбор насоса по рабочей точке выполняется в каталоге производителя: точка с расчетными Q и H должна попасть в зону допустимой работы, желательно близко к оптимуму кривой КПД. Если она выходит за рабочий диапазон — берут другую модель или меняют диаметр рабочего колеса.

Насосная установка это комплекс: автоматическое управление, защита от сухого хода и контроль давления обязательны наравне с верным расчетом агрегата. Соответствует ли насос техническим требованиям, проверяют не только по паспорту, но и по реальным условиям пуска и работы на объекте.
